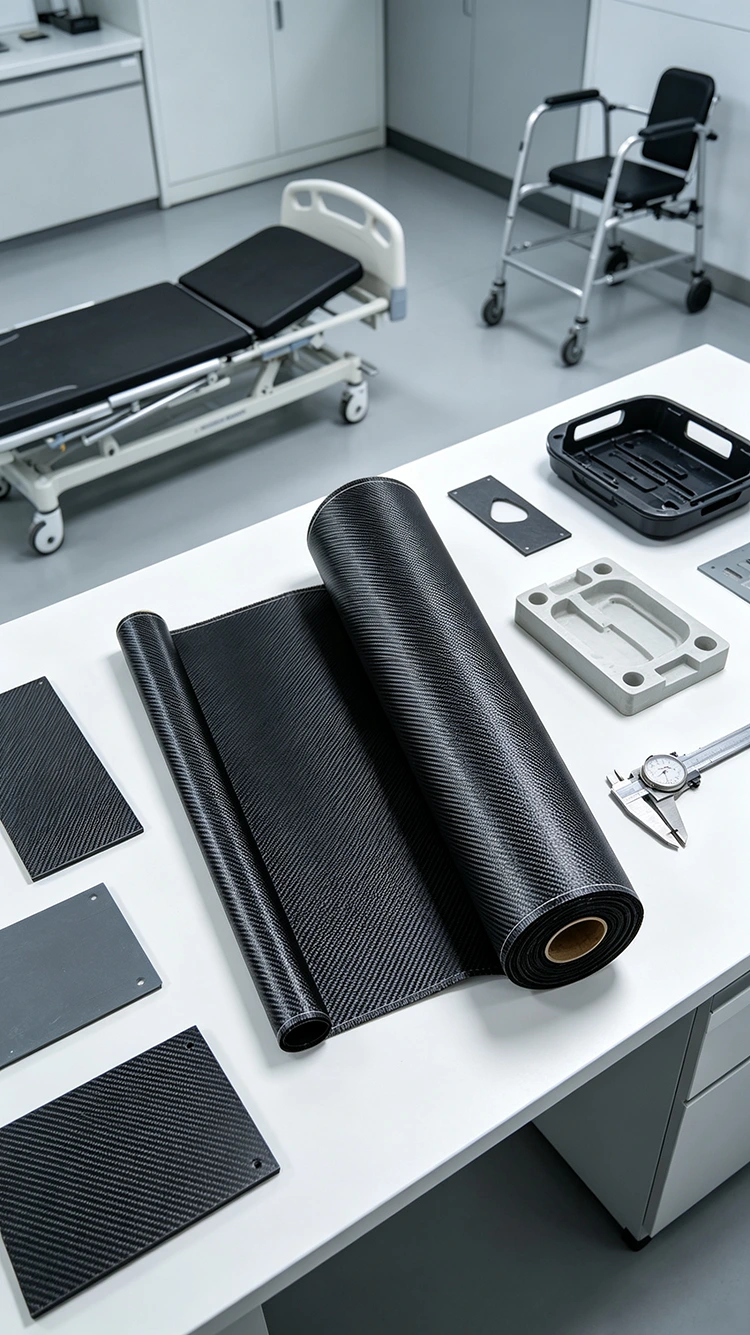

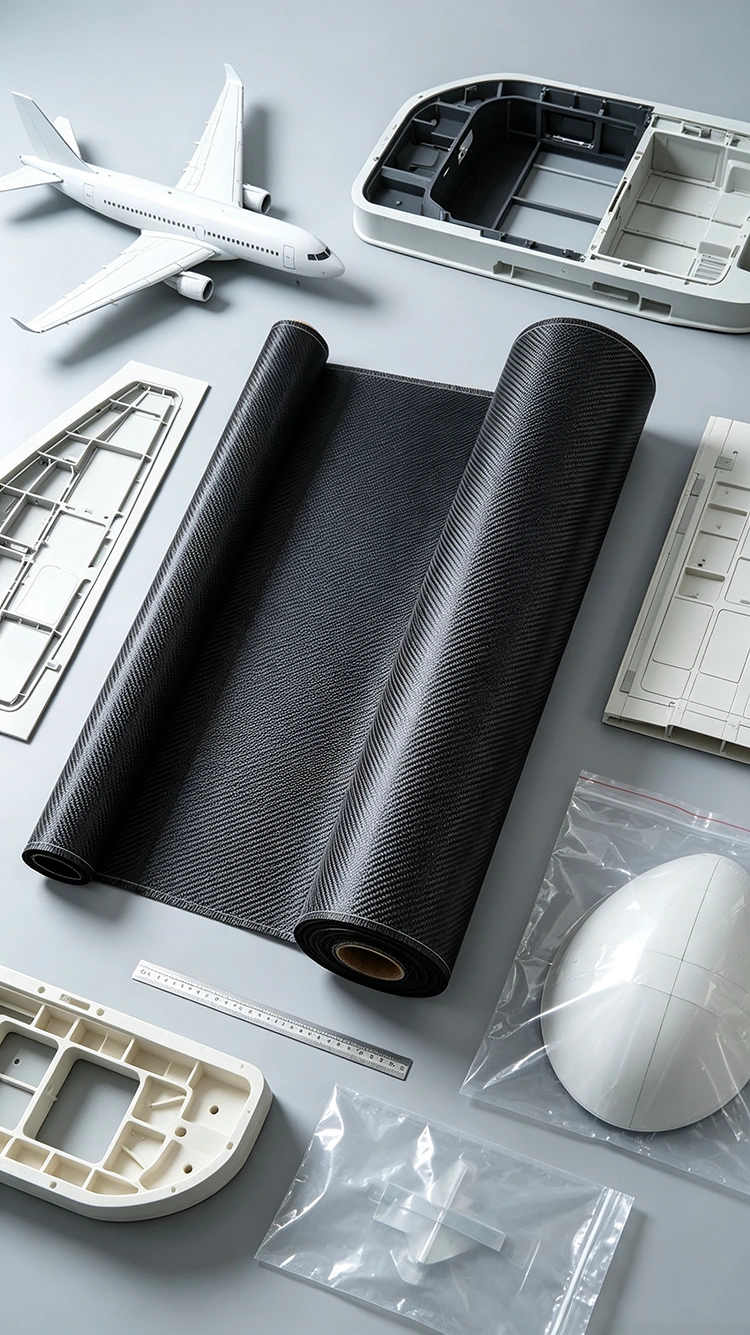

Tkanina iz ogljikovih vlaken Twill Weave

Tkanina iz ogljikovih vlaken Twill Weave je tkana ojačitev, v kateri se preja osnove in votka prepletata in tvorita diagonalni površinski vzorec. V primerjavi z navadnim tkanjem prepletena struktura omogoča več gibanja med prejo, kar lahko pomaga tkanini slediti zmernim krivuljam med polaganjem. Enak diagonalni vzorec se običajno ohrani tudi na oblikovanih delih, kjer je površina ogljikovih vlaken vidna.

Tkanje je le en del specifikacije materiala. Razred ogljikovih vlaken, površinska teža, sistem smole in konstrukcija laminata določajo, kako tkanina prispeva h končnemu kompozitu, medtem ko geometrija kalupa in proces oblikovanja vplivata na to, kako je z njim mogoče ravnati med proizvodnjo.

Kaj spremeni struktura keperja

Pri konstrukciji keperja se točke prepletanja postopoma premikajo po tkanini, namesto da tvorijo ponavljajoč se vzorec platnenega vezava ena čez in ena spodaj. To daje preji večjo svobodo premikanja glede na drugo, ko je tkanina nameščena na ukrivljeno površino.

Razlika postane bolj opazna na delih s spreminjajočimi se obrisi. Tkanino, ki lahko sprejme nekaj gibanja v ravnini, je morda lažje namestiti okoli zmerne krivulje kot bolj tesno prepleteno konstrukcijo. Vendar to ne pomeni, da bo vsaka tkanina iz keperja drapirala na enak način. Velikost preje, teža tkanine, tesnost tkanja in geometrija površine vplivajo na rezultat.

Pri ozkih polmerih ali globokih tridimenzionalnih oblikah je poskus oblikovanja uporaben, ker je lokalno gubanje ali popačenje preje mogoče natančno oceniti le glede na dejansko geometrijo.

Diagonalno tkanje za vidne površine

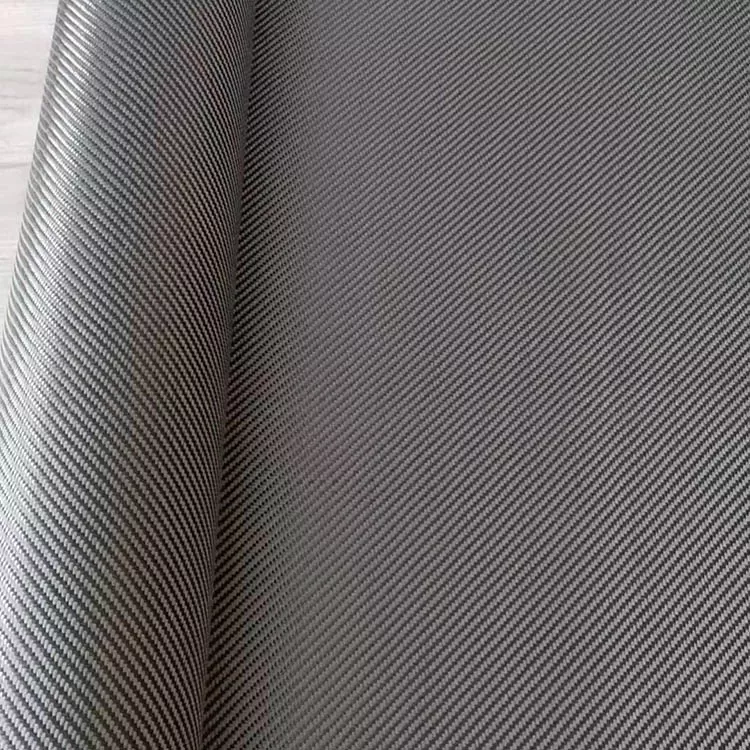

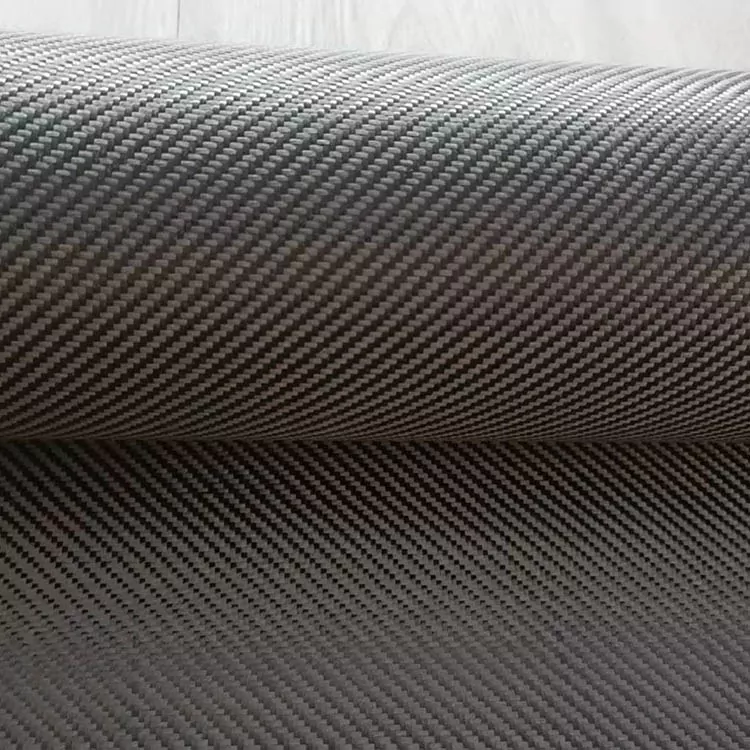

Diagonalni vzorec je ena najbolj prepoznavnih značilnosti tkanine iz ogljikovih vlaken keper. Ko je strjen laminat prevlečen s prozornim premazom, lahko tkanje ostane vidno po površini komponente.

Smer vzorca je treba nadzorovati med rezanjem in polaganjem. Če se dva odseka blaga srečata z različnimi orientacijami, se diagonalne črte ne bodo enakomerno nadaljevale čez spoj. Na vidnih ploščah je zato treba pred oblikovanjem razmisliti o razporeditvi rezanja in postavitvi plasti.

Na končni videz vpliva tudi porazdelitev smole, utrjevanje in površinska obdelava. Vzorec, viden na suhi tkanini, se lahko spremeni v definiciji, potem ko je laminat oblikovan in prevlečen.

Uporaba keperja na ukrivljenih komponentah

Tkanina iz keperja se običajno uporablja na komponentah, ki niso popolnoma ravne, vključno z okrasnimi deli, ohišji, deli koles, komponentami motornih koles in športno opremo.

Blago lahko razrežemo kot večji kos, ko je površina relativno odprta, ali pa ga razdelimo na manjše dele, kjer se geometrija močneje spremeni. Večji kosi zmanjšajo število spojev, vendar lahko zahtevajo večjo prilagoditev med polaganjem. Manjši kosi lahko lažje sledijo lokalnim obrisom, vendar je treba spoje skrbno namestiti.

Za vidno ogljikovo površino mora rezalni vzorec upoštevati tudi smer diagonalnega tkanja. Ohranjanje enake orientacije med sosednjimi deli je lahko pomembno, kadar je potreben neprekinjen vizualni vzorec.

Specifikacija

Specifikacija materiala za proizvodnjo

Zahtevana teža tkanine se običajno upošteva skupaj s ciljno debelino laminata in metodo oblikovanja. Manjša površinska teža omogoča uporabo več posameznih plasti, medtem ko lahko težja tkanina zmanjša število slojev, potrebnih za dano debelino laminata.

Tudi razred ogljikovih vlaken je treba določiti ločeno od vezave. Enako konstrukcijo kepra je mogoče izdelati z različnimi vrstami vlaken, dobljene lastnosti kompozita pa ne bodo enake.

Združljivost s smolo je še en dejavnik proizvodnje. Mokro polaganje, vakuumsko infundiranje, stiskanje in obdelava preprega imajo različne zahteve za pretok smole, konsolidacijo in ravnanje. Tkanino je zato treba uskladiti z dejanskim postopkom, ne pa določiti samo z videzom.

Informacije, ki jih je treba zagotoviti za materialno preiskavo

Poizvedbo o proizvodnji je lažje oceniti, če so osnovne zahteve glede materialov jasno navedene. Ustrezne informacije vključujejo:

· Konstrukcija iz keperja

· Razred ogljikovih vlaken

· Teža tkanine / GSM

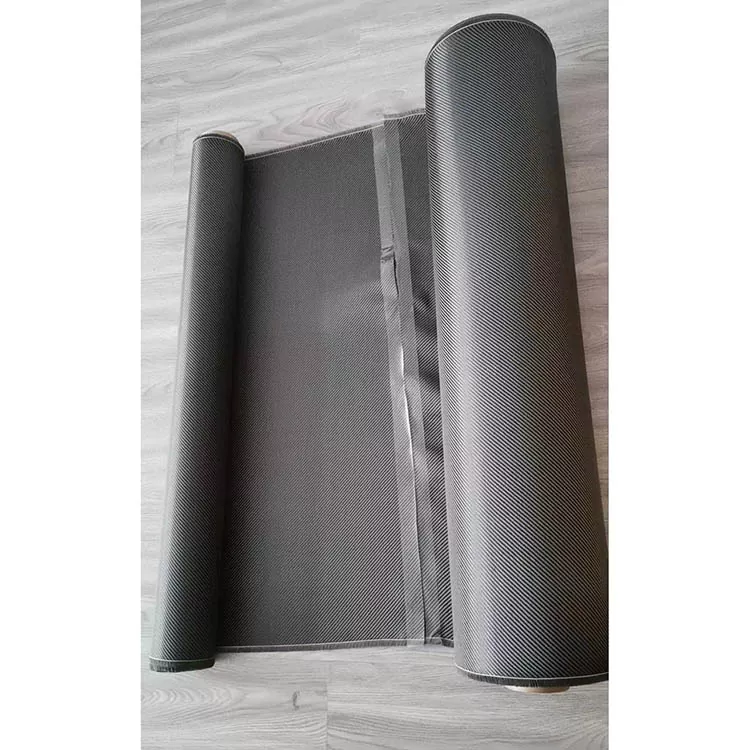

· Zahtevana širina in dolžina zvitka

· Ciljna debelina ali debelina laminata

· Sistem smole

· Postopek oblikovanja

· Geometrija komponent

· Zahteve glede vidne površine

Če material nadomešča obstoječo tkanino, se lahko kot referenca uporabi tudi razpoložljiv specifikacijski list ali vzorec. To je še posebej uporabno, ko mora novi material ustrezati ustaljenemu postopku rezanja, polaganja ali oblikovanja.

Aplikacije

Tkanina iz ogljikovih vlaken Twill Weave se uporablja v oblikovanih kompozitnih delih, kjer se mora tkanina prilagoditi oblikovanim površinam ali zagotoviti definiran tkan videz.

Avtomobilske aplikacije vključujejo notranje obloge, plošče, pokrove in druge komponente iz ogljikovih vlaken. Deli koles in motornih koles lahko uporabljajo tkano ojačitev na ukrivljenih delih, kjer mora tkanina slediti površini kalupa.

Športna oprema, kot so vesla, loparji in druge oblikovane strukture, lahko prav tako vključuje material kot del laminata. Industrijska oprema in ohišja lahko uporabljajo tkana ogljikova vlakna, kjer je z izbranim laminatom mogoče doseči zahtevane mehanske in dimenzijske lastnosti.

Pri elektronskih ohišjih ali komponentah, ki se nahajajo blizu električnih sklopov, je treba pri določanju zahtev glede izolacije in ozemljitve upoštevati električno prevodnost ogljikovih vlaken.

pogosta vprašanja

Kaj je tkanina iz ogljikovih vlaken Twill Weave?

Je tkana ojačitev iz ogljikovih vlaken, izdelana s strukturo prepletanja keperja. Razporeditev preje ustvari diagonalni površinski vzorec, medtem ko je dejanska specifikacija materiala odvisna od razreda ogljikovih vlaken, teže blaga in konstrukcije.

Kako se keper razlikuje od navadnega tkanja?

Keper in navadna vezava uporabljata različna zaporedja prepletanja preje. Keper ima diagonalni vzorec in na splošno omogoča več gibanja preje, medtem ko ima navadna vezava bolj tesno ponovljeno strukturo zgornjega in spodnjega dela. Njihova primernost je odvisna od geometrije komponent in proizvodnega procesa.

Kaj pomeni keper 2×2?

2 × 2 opisuje posebno konstrukcijo keperja, pri kateri preja poteka čez dve in pod dve v ponavljajočem se zaporedju. Če projekt zahteva to konstrukcijo, je treba tkanje potrditi v specifikaciji materiala.

Ali se tkanina iz keperja lahko uporablja na ukrivljenih kalupih?

ja Lahko se prilagodi zmernim krivuljam in spreminjajočim se obrisom, vendar je dejanska draperija odvisna od teže blaga, konstrukcije preje in geometrije kalupa. Preizkus oblikovanja je uporaben za kompleksne dele ali dele z ozkim radijem.

Ali se lahko uporablja za vidne dele iz ogljikovih vlaken?

ja Diagonalno tkanje lahko ostane vidno po oblikovanju in površinski obdelavi. Dosledna usmerjenost tkanine med rezanjem in polaganjem je pomembna, ko je potreben enoten vzorec.

Ali je mogoče težo in dimenzije blaga prilagoditi?

ja Teža tkanine, širina, dolžina in s tem povezane specifikacije se lahko določijo glede na komponento in proizvodni proces.

Kateri podatki so potrebni za ponudbo?

Koristne informacije vključujejo konstrukcijo vezave, kakovost ogljikovih vlaken, GSM, širino, dolžino zvitka, količino, uporabo in postopek oblikovanja. Za vidne dele je treba določiti tudi zahtevano površinsko obdelavo in smer vzorca.

Ali je mogoče vzorec oceniti pred proizvodnjo?

Vrednotenje vzorcev se lahko upošteva, ko je treba tkanino preveriti glede draperije, združljivosti s smolo, videza površine ali obnašanja pri obdelavi s specifično proizvodno metodo.

Ali keper vezava pomeni večjo trdnost?

Ne. Sama konstrukcija tkanja ne določa trdnosti ali togosti končnega kompozita. Te lastnosti so odvisne od razreda ogljikovih vlaken, teže tkanine, smolnega sistema, orientacije vlaken, volumna vlaken, debeline laminata in pogojev obdelave.
