Površinska preproga iz ogljikovih vlaken za ojačitveni sloj

Površinske preproge iz ogljikovih vlaken se uporabljajo v kompozitnih laminatih, kadar je potrebna porazdeljena plast sesekljanih ogljikovih vlaken blizu površine laminata ali med ojačitvenimi plastmi. Površinska preproga iz ogljikovih vlaken za ojačitveni sloj je netkani material, narejen iz sesekljanih ogljikovih vlaken. Običajno se uporablja poleg glavne strukturne ojačitve, pri čemer je specifikacija materiala izbrana glede na konstrukcijo laminata, sistem smole in postopek oblikovanja.

Položaj laminata

Kompozitni laminat lahko vsebuje tkano karbonsko tkanino, enosmerna vlakna, steklena vlakna, jedro in smolo v različnih kombinacijah. Vsaka plast ima določen položaj in funkcijo.

Poenostavljeno konstrukcijo je mogoče urediti kot:

Površinska / smolna plast
↓
Površinska prevleka iz ogljikovih vlaken
↓
Primary Carbon or Glass Fiber Reinforcement
↓
Jedro ali dodatne plasti laminata

To zaporedje je samo primer. Dejanski položaj je določen z zasnovo dela in proizvodnim postopkom. Podloga se običajno ne uporablja namesto glavne nosilne ojačitve.

Struktura materiala

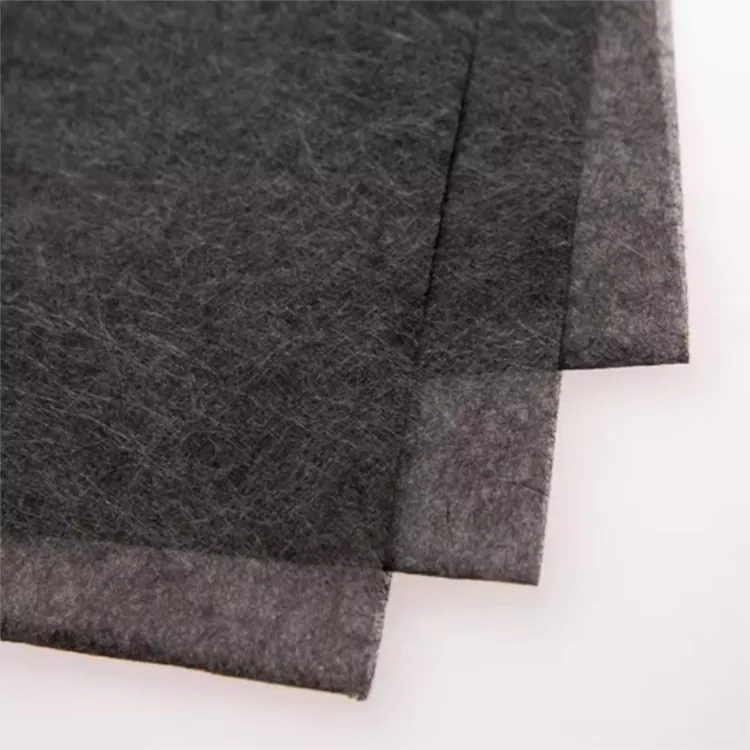

Material je sestavljen iz sesekljanih ogljikovih vlaken, razporejenih v netkano mat strukturo. V nasprotju s tkano karbonsko tkanino vlakna ne sledijo fiksni razporeditvi osnove in votka.

Ta struktura omogoča, da preproga pokrije površino brez uvedbe druge določene smeri vlaken. Lahko se prilagodi tudi ukrivljenim odsekom oblikovanega dela, odvisno od površinske teže, debeline in geometrije.

Material lahko služi kot površinska plast, sekundarna ojačitvena plast ali plast ogljikovih vlaken v laminatu iz več materialov. Njegov prispevek h končnemu delu je določen s količino dodanih ogljikovih vlaken, njegovim položajem v laminatu in okoliško ojačitvijo.

Površinska podlaga in strukturna ojačitev

Oba materiala ne bi smela biti izbrana na isti podlagi. Strukturna ojačitev je običajno določena glede na obremenitev, smer vlaken in zahtevane mehanske lastnosti. Površinska preproga se bolj ukvarja s porazdeljeno pokritostjo z vlakni, konstrukcijo laminata in lokalnimi površinskimi zahtevami.

Izbira teže preproge

Površinska teža je eden glavnih parametrov pri določanju preproge iz ogljikovih vlaken. Lažji material je mogoče uporabiti, kjer je potrebna le tanka porazdeljena plast, medtem ko težja specifikacija doda laminatu več ogljikovih vlaken.

Težo je treba upoštevati skupaj z debelino in vnosom smole. Zahtevane specifikacije se spreminjajo tudi s položajem preproge, številom ojačitvenih plasti in ciljno debelino končne komponente.

Yuruis dobavlja več specifikacij površinske teže namesto ene fiksne teže. Stranke lahko zagotovijo obstoječo specifikacijo, risbo laminata ali vzorec, ko je treba uskladiti specifično težo.

Praktično zaporedje izbire je:

Areal weight → Thickness → Resin content → Laminate position → Finished-part requirement

Specifikacija materiala

Tipične aplikacije

Material je namenjen za kompozitne komponente, ki vključujejo porazdeljeno plast ogljikovih vlaken. Dejanska konstrukcija se razlikuje glede na geometrijo dela, sistem ojačitve in proizvodno metodo.

Avtomobilske komponente

Lahko se vgradi v izbrane plošče, pokrove, ohišja in notranje kompozitne dele, kjer je plast iz ogljikovih vlaken vključena v laminat.

Industrijski kompozitni deli

Industrijske oblikovane komponente lahko združijo podlogo s tkanimi, enosmernimi ali drugimi ojačitvenimi materiali za izdelavo večslojnega laminata.

CFRP plošče in školjke

Za plošče, pokrove in lupinaste strukture zagotavlja netkana razporeditev porazdeljeno pokritost z ogljikovimi vlakni brez dodajanja fiksne smeri tkanih vlaken.

FRP in CFRP izdelki

The mat can be incorporated into laminated FRP or CFRP structures where the material requirements call for chopped carbon fiber as one of the reinforcement layers.

Športna oprema

Nekateri lahki kompozitni športni izdelki lahko vključujejo sesekljana ogljikova vlakna v večplastnem laminatu. Zahtevana teža materiala in konstrukcija sta odvisni od končne komponente.

Smola in oblikovanje

Sistem smole in metoda oblikovanja vplivata na to, kako so sesekljana vlakna vključena v laminat. Pri določanju materiala je treba upoštevati viskoznost smole, močenje, pogoje sušenja in končno debelino laminata.

Podlogo je mogoče oceniti z epoksidnimi in drugimi smolnimi sistemi. Združljivost je treba preveriti glede na dejansko formulacijo smole in ne domnevati samo iz vlaknastega materiala.

Za vakuumsko infuzijo je treba material upoštevati skupaj z nastavitvijo infuzije, pretokom smole in celotnim zaporedjem laminata. Preizkus vzorca se lahko uporabi za preverjanje mokrenja, rokovanja in konsolidacije pred redno proizvodnjo.

Dobava in prilagajanje Yuruis

Yuruis dobavlja kompozitne materiale iz vlaken od leta 2017. Njegova paleta izdelkov vključuje materiale iz ogljikovih vlaken, roving E-stekla, preproge iz steklenih vlaken in izdelke iz FRP.

Operacija Taizhou, Jiangsu vključuje opremo za oblikovanje, rezanje in testiranje, z navedeno zmogljivostjo proizvodnje kompozitnih materialov 2 milijona m² na leto.

Za novo specifikacijo lahko stranke zagotovijo risbo, vzorec, obstoječo specifikacijo materiala, ciljno težo ali zahtevane dimenzije. Te informacije se lahko uporabijo za določitev konfiguracije materiala in oblike dobave.

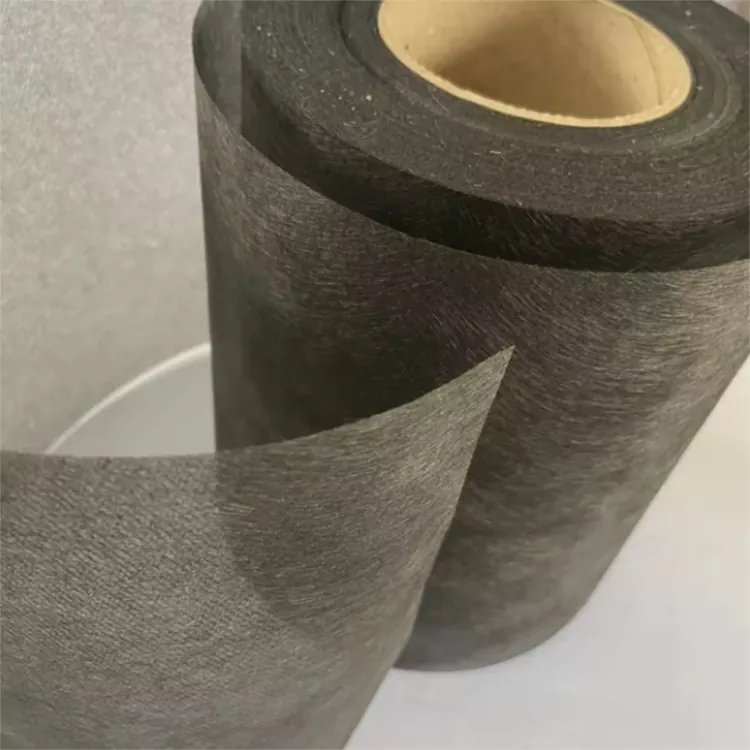

Za površinsko preprogo iz ogljikovih vlaken za ojačitveni sloj standardne širine vključujejo 1 m in 1,25 m. Za izdelavo po meri se je mogoče dogovoriti tudi o širini, debelini, dolžini in dimenzijah.

Pogosto zastavljena vprašanja

Kaj je površinska preproga iz ogljikovih vlaken?

To je netkana podloga iz sesekljanih ogljikovih vlaken. V kompozitnem laminatu lahko tvori porazdeljeno plast ogljikovih vlaken blizu površine ali med drugimi ojačitvenimi plastmi.

Je to zamenjava za tkanino iz ogljikovih vlaken?

Ne. Oba materiala imata različno strukturo. Tkana ogljikova tkanina zagotavlja določene smeri vlaken, medtem ko podloga iz sesekljanih vlaken zagotavlja bolj porazdeljeno razporeditev in se običajno uporablja kot dodatna plast.

Katere uteži so na voljo?

Na voljo je več površinskih uteži. Izbira je odvisna od zahtevane vsebnosti ogljikovih vlaken, položaja laminata, ciljne debeline in zahtev glede končnega dela.

Ali je mogoče širino in debelino prilagoditi?

ja Standardni širini sta 1 m in 1,25 m. Glede na proizvodne zahteve je mogoče razpravljati o prilagojeni širini, debelini, dolžini in dimenzijah.

Ali se lahko uporablja z epoksi smolo?

Da, mogoče ga je oceniti z epoksidnimi in drugimi sistemi smol. Združljivost s smolo in mokrenje je treba potrditi s testiranjem z dejansko formulacijo.

Ali je primeren za vakuumsko infuzijo?

Lahko se oceni za vakuumsko infuzijo. Rezultat je odvisen od viskoznosti smole, nastavitve infuzije, zaporedja laminata in zahtevane končne debeline.

Ali lahko sledi ukrivljenim površinam?

Struktura netkanih sesekljanih vlaken se lahko prilagodi ukrivljenim oblikovanim površinam. Dejansko rokovanje je odvisno od teže materiala, debeline in geometrije dela.

Ali lahko zahtevam vzorec pred masovno proizvodnjo?

ja O zahtevah za vzorce je mogoče razpravljati glede na predvideno uporabo, dimenzije, specifikacijo materiala in metodo obdelave.
