Površinska klobučevina iz ogljikovih vlaken za navijanje filamentov

Navijanje filamentov se nanaša predvsem na namestitev ojačitve, kot navijanja in trdnost laminata. Toda površinska plast vpliva tudi na to, kako končni kompozit izgleda in se obnaša med proizvodnjo.

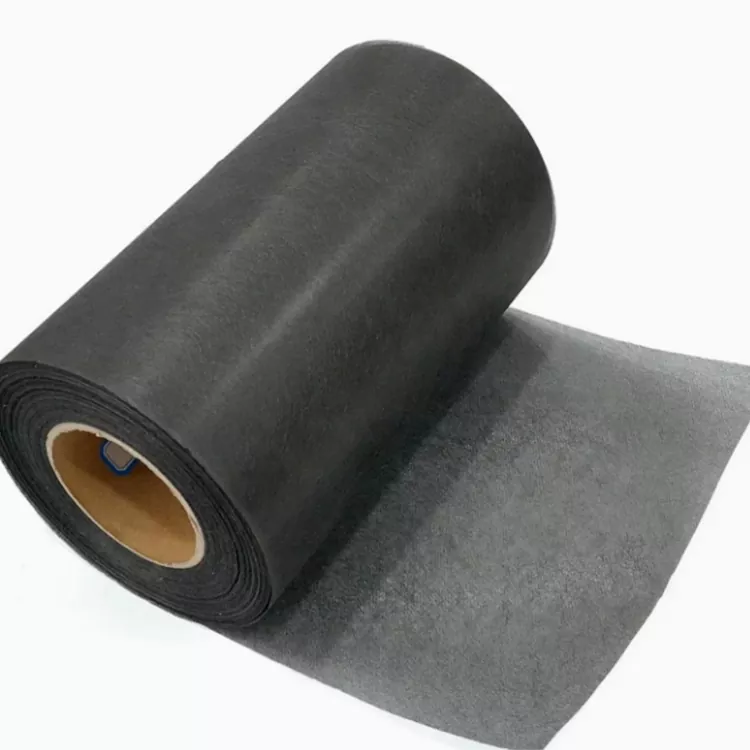

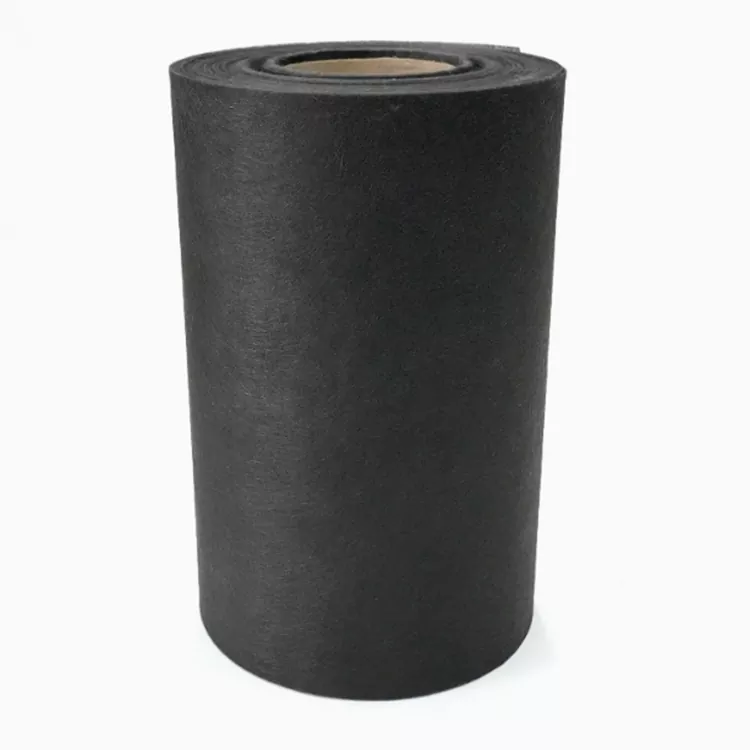

Površinska klobučevina iz ogljikovih vlaken za navijanje filamentov je netkani material iz sesekljanih ogljikovih vlaken. Uporablja se kot porazdeljena plast ogljikovih vlaken na valjastih in ukrivljenih kompozitnih delih, kjer lahko samo glavna ojačitev navitja pusti izrazit vzorec vlaken.

Polst ni nadomestilo za neprekinjeno strukturno ojačitev. V laminatu ima drugačno vlogo: pokrivanje površine, porazdelitev vlaken in interakcijo s sistemom smole.

Površinska plast v navitju filamenta

Navit kompozitni del običajno vsebuje več plasti. Neprekinjen roving ali tkanina zagotavlja zahtevano ojačitev, medtem ko smola veže vlakna v končni laminat.

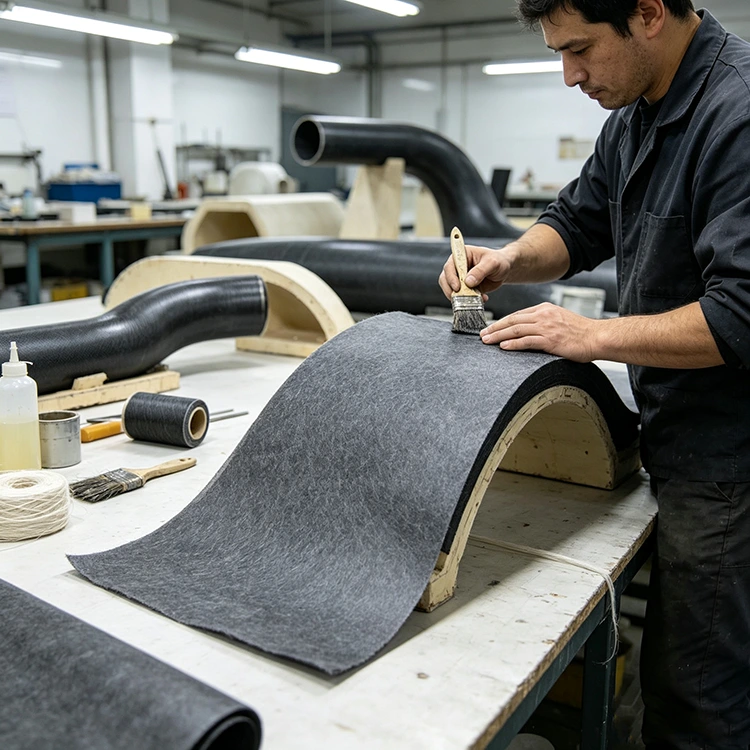

Filc iz ogljikovih vlaken lahko dodate kot ločen površinski sloj. Njegova sesekljana vlakna so razporejena skozi netkano strukturo, namesto da bi bila razporejena kot neprekinjena preja. Zaradi tega je material primeren za prekrivanje ukrivljenih površin in zmanjšanje vizualnega vzorca spodnje armature.

Plast je lahko nameščena na notranji, zunanji strani ali na drugem določenem mestu v laminatu. Njegov položaj je določen s konstrukcijo končne komponente.

Aplikacije za kompozitne izdelke za rane

FRP in CFRP cevi

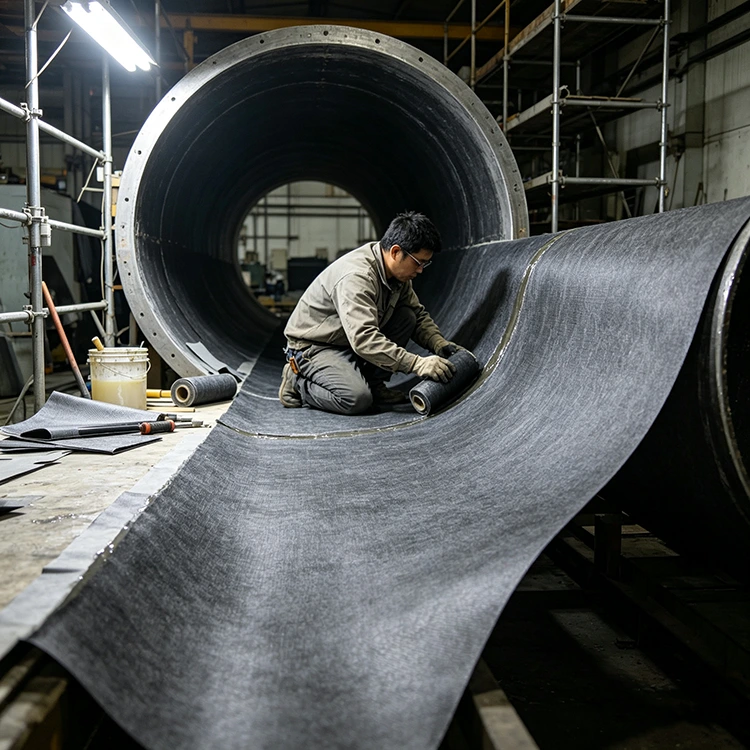

Kompozitne cevi se običajno proizvajajo na cilindričnem trnu z ojačitvijo, navito pod različnimi koti. Površinska klobučevina se lahko vključi v notranjo ali zunanjo plast, kadar je potrebna porazdeljena površina iz ogljikovih vlaken.

Zagotavlja tudi bolj neprekinjeno pokritost z vlakni nad vzorcem navijanja. Na končno površino pa vplivata smola in postopek sušenja ter klobučevina.

Rezervoarji za shranjevanje kemikalij

Filamentno navite posode pogosto združujejo sisteme steklenih vlaken, ogljikovih vlaken in smol v različnih položajih laminata. Karbonska klobučevina se lahko uporablja tam, kjer navedena konstrukcija zahteva površinsko plast na osnovi ogljika.

Pri kemični uporabi je treba upoštevati celoten laminat. Izbira smole in shranjenega medija sta še posebej pomembna.

Tlačne posode

Tlačne posode zahtevajo nadzorovano namestitev ojačitve in kote navijanja, ker laminat prenaša notranji pritisk. Plast iz klobučevine ima drugačno funkcijo od glavnega strukturnega navitja.

Zaradi tega je treba strukturno ojačitev in površinsko plast določiti ločeno v načrtu laminata.

Druge komponente rane

Druge možne uporabe vključujejo kompozitne valje, industrijske cevi, cilindrična ohišja in izbrane komponente CFRP. Skupna značilnost je ukrivljena ali valjasta površina, ki nastane s postopkom navijanja.

Sesekljana struktura vlaken

Razlika med klobučevino in tkano karbonsko tkanino se začne pri strukturi vlaken.

Tkanina uporablja neprekinjeno prejo, razporejeno v določenih smereh. Izberemo ga, kadar je potrebna usmerjena ojačitev.

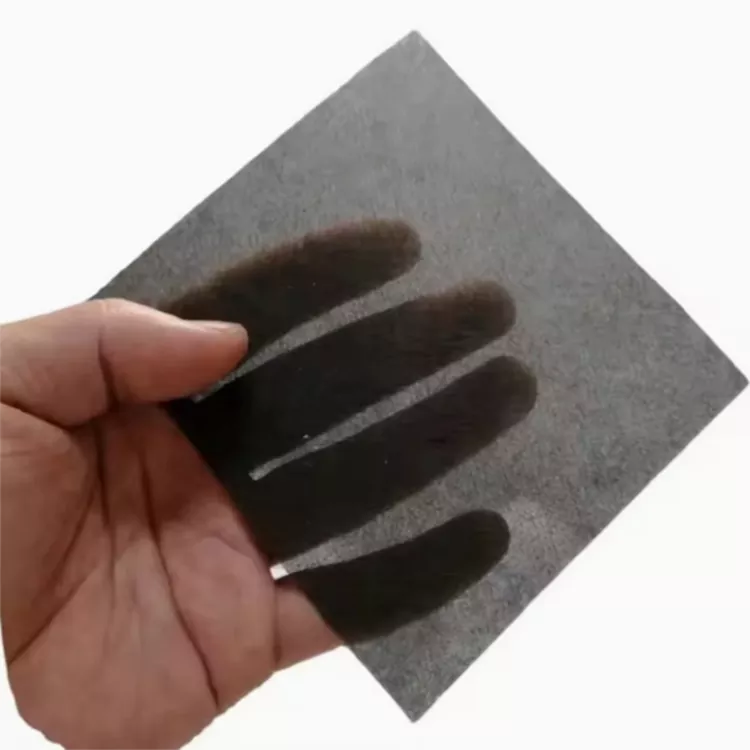

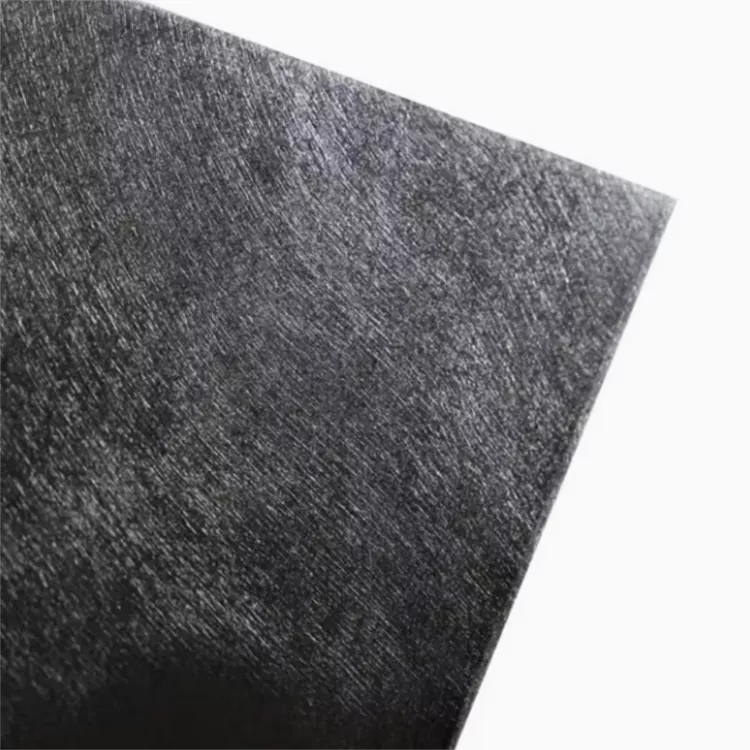

Klobučevina iz ogljikovih vlaken uporablja sesekljana vlakna, razporejena skozi netkano plast. Fiksnega tkanega vzorca preje 0° ali 90° ni. Posledično se lahko klobučevina razširi po ukrivljeni površini, ne da bi pri tem povzročila enako usmerjeno strukturo.

Zaradi tega sta klobučevina in tkanina komplementarna materiala in ne neposredni ekvivalenti. Ena zagotavlja nadzorovano orientacijo ojačitve; drugi zagotavlja porazdeljeno površinsko pokritost.

Zmočenje smole med navijanjem

Močenje smole je ena od praktičnih točk, ki jih je treba preveriti pri uvajanju klobučevine v obstoječi postopek navijanja.

Smola mora pred strjevanjem prodreti v strukturo sesekljanih vlaken. Viskoznost smole, vsebnost smole, način nanašanja, hitrost navijanja in temperatura vplivajo na to, kako hitro in enakomerno se to zgodi.

Yuruis dobavlja material kot filc iz netkanih ogljikovih vlaken. Njegova zmogljivost med navijanjem je še vedno povezana s smolo in pogoji obdelave stranke.

Proizvodni poskus z uporabo dejanskega smolnega sistema je zato bolj uporaben kot presojanje materiala samo na podlagi njegovih specifikacij. Prikazuje, kako se filc napaja, prilagodi trnu in se zmoči med resničnim procesom.

Videz površine po strjevanju

Površina filamentno navite komponente pogosto odraža ojačitveni vzorec pod njo. Porazdeljena plast filca lahko pomaga ustvariti bolj neprekinjeno površino iz ogljikovih vlaken.

Razpoložljive specifikacije površine so:

Sijajni

Mat

50% sijaj

Te možnosti površine opisujejo dobavljeni material. Sami ne določajo končnega videza.

Formulacija smole, stanje trna ali kalupa, temperatura strjevanja in naknadna obdelava lahko spremenijo videz končnega kompozita.

Konfiguracija materiala

Izbira prave specifikacije

Filt se mora ujemati z dejanskim postopkom navijanja. Zahteve glede velikosti izdelka, smole in površine so uporabnejša izhodišča kot sama debelina.

Geometrija komponent

Premer, dolžina in ukrivljenost vplivajo na to, kako je material nameščen in držan na trnu. Ravna cev in velik rezervoar lahko med proizvodnjo zahtevata drugačno ravnanje.

Sistem smole

Navedite vrsto smole in, če je mogoče, njene običajne pogoje obdelave. Viskoznost in nanos smole imata neposreden vpliv na zmočenost.

Površinska zahteva

Določite, ali je glavna zahteva pokritost z vlakni, tekstura površine ali določena dobavljena končna obdelava. Razpoložljive možnosti so sijajni, mat in 50% sijajni.

Dimenzije

Standardni širini sta 1 m in 1,25 m. Debelina, dolžina in dimenzije se lahko izdelajo glede na proizvodne zahteve.

Pogoji navijanja

Pri uporabi klobučevine na avtomatizirani ali neprekinjeni liniji je treba upoštevati hitrost navijanja, nanos smole in dovajanje materiala.

Preizkušnja na vijugasti črti

Majhen proizvodni poskus lahko odgovori na vprašanja, ki jih specifikacija materiala ne more. Klobučevina se lahko preveri z običajno smolo stranke, hitrostjo navijanja in pogoji sušenja.

Glavne točke, ki jih je treba upoštevati, so:

· Hranjenje in ravnanje

· Skladnost s trnom

· Omočenje smole

· Porazdelitev vlaken

· Stanje površine po utrjevanju

· Združljivost z obstoječim laminatom

Obstoječo specifikacijo materiala, risbo ali vzorec je mogoče uporabiti, ko se klobučevina uvaja v uveljavljen postopek navijanja.

Za proizvodnjo filamentno navitih kompozitov

Površinski filc iz ogljikovih vlaken za navijanje filamentov je na voljo za kompozitne cevi, rezervoarje za kemikalije, tlačne posode, valje, ohišja in druge navite komponente.

Standardni širini sta 1 m in 1,25 m. Debelina, dolžina in dimenzije so na voljo glede na proizvodne zahteve.

Za določeno uporabo geometrija komponente, sistem smol, položaj laminata in zahtevana površinska obdelava zagotavljajo osnovne informacije za specifikacijo.

pogosta vprašanja

Kaj je površinski filc iz ogljikovih vlaken za navijanje filamentov?

Je netkani material iz sesekljanih ogljikovih vlaken, ki se uporablja kot površinski ali funkcionalni sloj v filamentno navitih kompozitnih strukturah. Razlikuje se od neprekinjene armature, ki se uporablja za glavno strukturno plast.

Ali je mogoče klobučevino uporabiti na cilindričnih kompozitnih izdelkih?

ja Netkana struktura lahko sledi valjastim in ukrivljenim površinam. Dejansko ravnanje je odvisno od specifikacije klobučevine, premera izdelka in postopka navijanja.

Ali je enako kot tkana karbonska tkanina?

Št. Tkana ogljikova tkanina vsebuje neprekinjeno prejo v določenih smereh. Filc vsebuje porazdeljena sesekljana vlakna in se uporablja za drugačno funkcijo laminata.

Ali se lahko uporablja z epoksi ali vinilestrsko smolo?

Lahko se obdeluje z različnimi sistemi smol. Omočenje je odvisno od viskoznosti smole, načina nanašanja, temperature, vsebnosti smole in pogojev strjevanja.

Katere površinske obdelave so na voljo?

Razpoložljive specifikacije so sijajni, mat in 50% sijajni. Končni videz je odvisen tudi od površine smole, trna ali kalupa in postopka strjevanja.

Ali je mogoče širino in debelino prilagoditi?

ja Standardni širini sta 1 m in 1,25 m. Debelina, dolžina in dimenzije se lahko prilagodijo glede na aplikacijo.

Kateri podatki so potrebni za ponudbo?

Koristne informacije vključujejo velikost in obliko komponent, vrsto smole, dimenzije klobučevine, zahteve glede površine in približno količino. Obstoječa specifikacija materiala ali vzorec je v pomoč pri nestandardnih aplikacijah.

Ali je mogoče zagotoviti vzorce?

O vzorčnih količinah je mogoče razpravljati glede na zahtevane dimenzije in uporabo. Preskušanje klobučevine z dejanskim postopkom smole in navijanja zagotavlja neposredno referenco za proizvodnjo.
