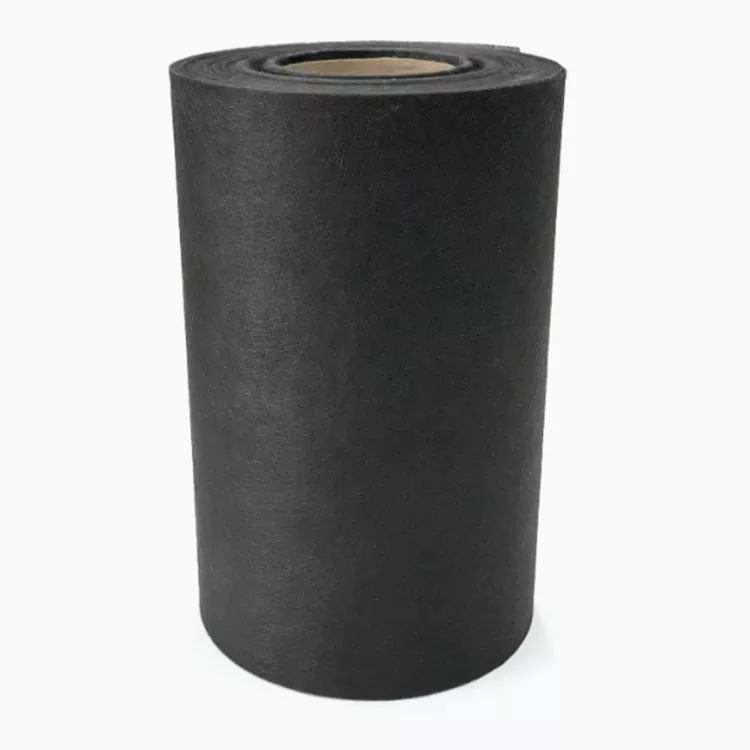

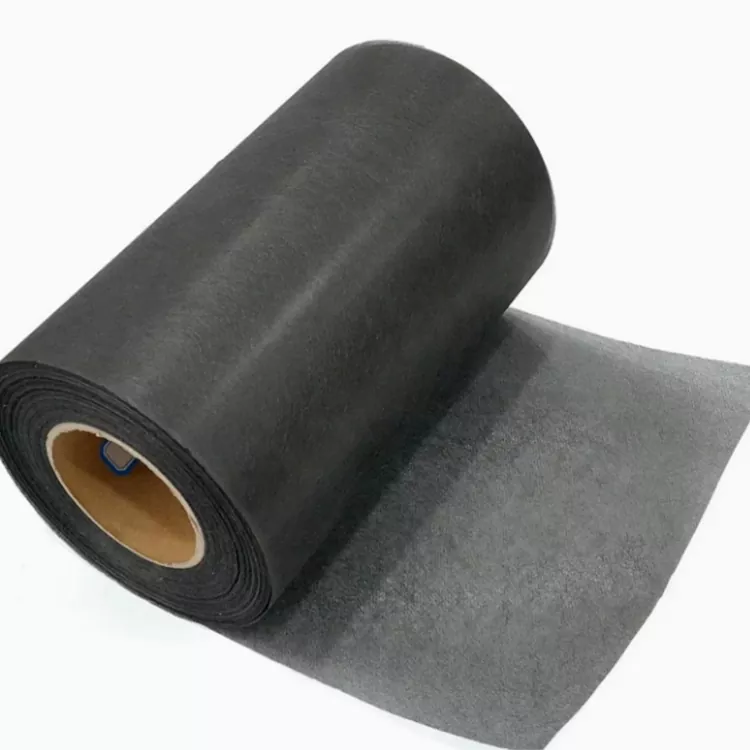

50 g električno prevodnega klobučevine iz ogljikovih vlaken

Za 50 g električno prevodnega klobučevine iz ogljikovih vlaken električna prevodnost ni le še en element na specifikacijskem listu. Lahko ugotovi, zakaj proizvajalec sploh izbere ogljikova vlakna.

Ogljikova vlakna naravno zagotavljajo električno prevodnost poleg svoje lahke in mehanskih lastnosti. Ko so vlakna porazdeljena skozi netkano plast, je material mogoče vključiti v kompozit ali funkcionalno komponento, kjer je potrebna prevodna plast iz ogljikovih vlaken.

Dejanska električna zmogljivost končnega izdelka je odvisna od dejavnikov, kot so porazdelitev vlaken, vsebnost vlaken, debelina plasti, stik med prevodnimi območji, vsebnost smole, oblika laminata in način električne povezave komponente. Iz tega razloga priporočamo, da ocenite končno komponento, namesto da izberete material samo glede na njegovo nazivno težo.

Prevodne aplikacije iz klobučevine iz ogljikovih vlaken

Ko se s proizvajalci pogovarjamo o površinskih materialih iz ogljikovih vlaken, nam aplikacija običajno pove več kot ime izdelka.

Komponenta gorivne celice ima drugačne zahteve kot elektronsko ohišje. Električni grelni element ima drugačno zasnovo kot ohišje z zaščito pred EMI.

Isti 50-gramski material iz ogljikovih vlaken se lahko zato vgradi drugače, odvisno od končnega izdelka.

Komponente gorivnih celic

Zaradi prevodnosti ogljikovih vlaken so pomembna za izbrane gorivne celice in sorodne energetske aplikacije.

Material lahko služi kot del prevodne kompozitne strukture, kjer se upoštevajo tako električne lastnosti kot lahka konstrukcija.

Pri uporabi gorivnih celic pa mora končna izbira materiala upoštevati tudi delovno temperaturo, kemično okolje, izpostavljenost plinu ali tekočini, tlak in električne zahteve komponente.

Elektronska ohišja

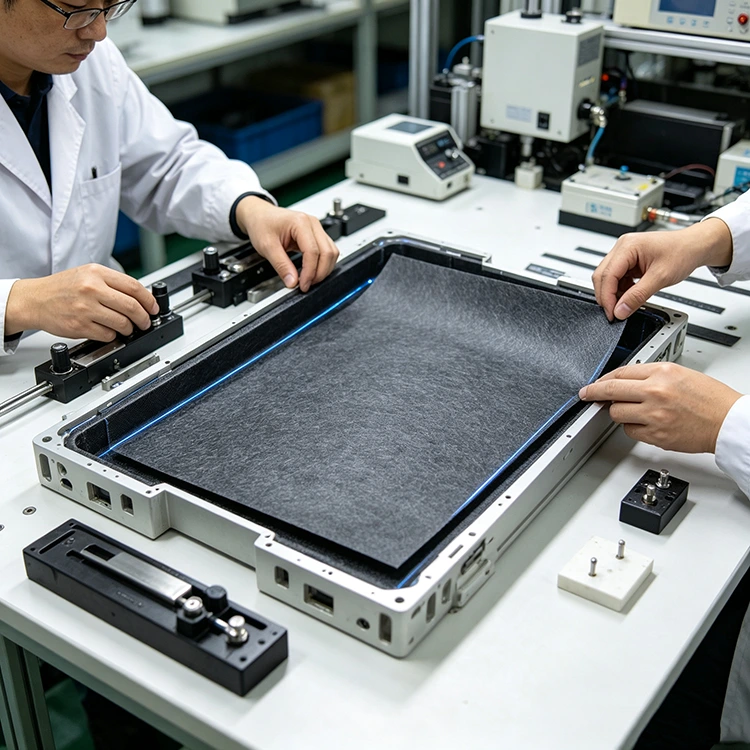

Za elektronsko opremo se lahko uporabijo materiali iz ogljikovih vlaken, kjer je potrebna prevodna površina kot del elektromagnetne ali RF zaščite.

Plast ogljikovih vlaken je lahko vključena v oblikovano ohišje ali kompozitno ohišje.

Učinkovitost zaščite ni odvisna samo od materiala iz ogljikovih vlaken. Geometrija ohišja, električna kontinuiteta, ozemljitev ter konstrukcija spojev in odprtin lahko pomembno vplivajo na končni izdelek.

Električni izdelki za ogrevanje

Prevodna ogljikova vlakna se lahko upoštevajo tudi za kompozitne izdelke, povezane z ogrevanjem.

Ko električni tok teče skozi ustrezno oblikovano strukturo iz ogljikovih vlaken, se lahko ustvari toplota. Dejansko obnašanje pri segrevanju je odvisno od upora, razporeditve vlaken, dimenzij, napetosti, toka in toplotne zasnove.

Iz tega razloga je treba aplikacijo za ogrevanje oceniti glede na njene električne specifikacije, namesto da bi predvidevali, da bo določen 50-gramski material zagotovil fiksno toplotno moč.

Avtomobilska in industrijska elektronika

Avtomobilske elektronske komponente vse bolj zahtevajo lahke materiale skupaj z električnimi in elektromagnetnimi funkcijami.

Površinske materiale iz ogljikovih vlaken je mogoče vključiti v izbrane pokrove, ohišja in kompozitne komponente, kjer so te lastnosti uporabne.

Netkana klobučevina v primerjavi s tkanimi ogljikovimi vlakni

50 g električno prevodnega klobučevine iz ogljikovih vlaken ni neposredni nadomestek za tkanino iz ogljikovih vlaken. Oba materiala imata različno strukturo vlaken in sta izbrana za različne vloge v kompozitu.

Tkana ogljikova vlakna uporabljajo neprekinjeno prejo, razporejeno v določenih smereh. Ta konstrukcija se običajno uporablja, kadar sta za zasnovo laminata pomembni usmeritev vlaken in usmerjena ojačitev.

Klobučevina vsebuje sesekljana ogljikova vlakna, razporejena po celotni preprogi, namesto neprekinjenih niti po fiksnem vzorcu. Njegova netkana struktura je primerna za aplikacije, kjer je pokritost površine, električna kontinuiteta, sprejem smole ali skladnost z oblikovano obliko pomembnejša od usmerjene ojačitve.

Razlika v strukturi vpliva na rokovanje z materialom, polaganje in konstrukcijo končnega laminata, zato mora izbira temeljiti na funkciji, ki se zahteva od plasti ogljikovih vlaken.

Kaj pomeni 50 g?

Oznaka 50 g se nanaša na nazivno težo materiala na enoto površine. Opisuje, koliko vlaknastega materiala je prisotnega na določeni površini, vendar sam po sebi ne določa električne prevodnosti, upora ali mehanske trdnosti.

Dva klobučevina iz ogljikovih vlaken z enako nazivno površinsko težo imata lahko različne lastnosti, če so njuna vrsta vlaken, razporeditev vlaken, debelina, vsebnost smole ali pogoji obdelave različni.

Za uporabo v proizvodnji je zato treba površinsko težo upoštevati skupaj z debelino, merami, vrsto ogljikovih vlaken, sistemom smole, metodo obdelave in električnimi zahtevami končne komponente.

Predelava in izdelava kompozitov

Material je izdelan iz sesekljanih ogljikovih vlaken s postopki disperzije vlaken in mokrega oblikovanja. Nastala netkana plast se lahko razreže in vključi v kompozitne strukture na osnovi smol.

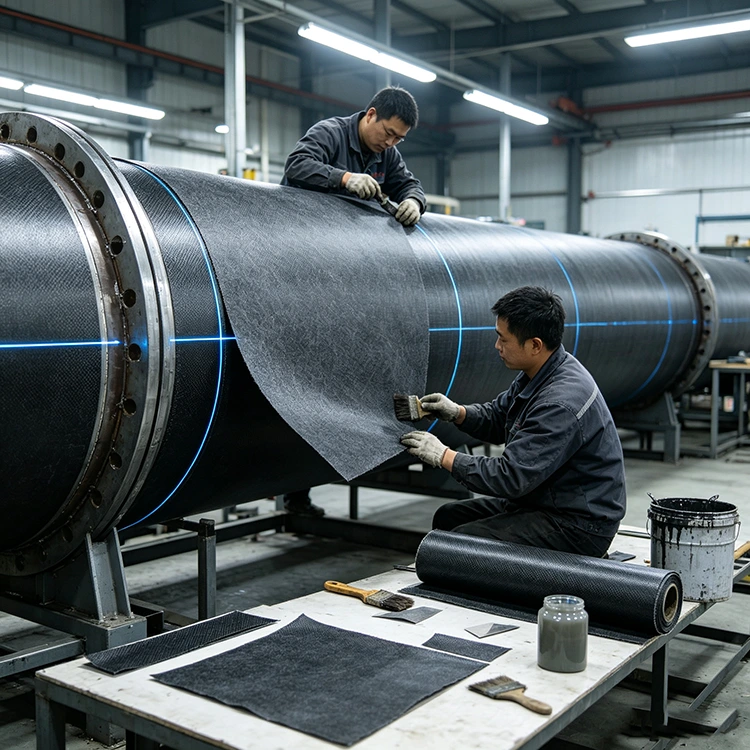

Metoda obdelave vpliva na to, kako se plast vlaken zmoči, utrdi in integrira v laminat. Pri ročnem polaganju sta ključna dejavnika nanos smole in postavitev vlaken. Vakuumsko podprta obdelava daje večji poudarek pretoku smole in konsolidaciji, medtem ko aplikacije preprega zahtevajo primerno vsebnost smole in pogoje strjevanja.

Obdelovalni parametri se lahko zato razlikujejo med proizvodnimi metodami, tudi če ima material enako nazivno specifikacijo 50 g. Za aplikacije z opredeljenimi električnimi zahtevami je treba ovrednotiti obdelani kompozit, namesto da bi se zanašali samo na specifikacijo materiala.

Dejavniki, ki vplivajo na električno zmogljivost

Prevodna plast iz ogljikovih vlaken je le en del električnega sistema. Zmogljivost končne komponente je odvisna tudi od njene konstrukcije in obdelave.

Določene vrednosti zaščite ali električnega upora ni mogoče določiti samo iz materiala iz ogljikovih vlaken. Porazdelitev vlaken, debelina plasti, vsebnost smole in pogoji električnega kontakta vplivajo.

Ključni dejavniki vključujejo:

· Porazdelitev vlaken

· Vsebnost ogljikovih vlaken

· Vsebnost smole

· Debelina sloja

· Območje električnega kontakta

· Zasnova ozemljitve

· Geometrija komponent

· Odprtine in spoji

· Pogoji predelave in sušenja

Za aplikacije z določeno upornostjo ali zaščitno tarčo je treba zahtevano vrednost vključiti v specifikacijo materiala. To omogoča ovrednotenje plasti ogljikovih vlaken glede na dejansko zasnovo komponente in električni sistem.

Specifikacija izdelka

Dobava za posamezne aplikacije

Yuruis dobavlja kompozitne materiale iz vlaken od leta 2017, vključno z materiali iz ogljikovih vlaken, rovingom E-stekla, preprogami iz steklenih vlaken in izdelki iz FRP. Proizvodnjo podpira oprema za oblikovanje, rezanje in pregledovanje različnih formatov kompozitnih materialov.

Za prevodno klobučevino iz ogljikovih vlaken je aplikacija del specifikacije materiala. Material, namenjen za ohišje elektronike, lahko zahteva drugačne značilnosti od tistih, ki se uporabljajo v grelnem elementu, komponenti gorivne celice ali avtomobilskem kompozitnem delu.

Iz tega razloga je mogoče specifikacijo izdelka določiti glede na končno komponento, metodo obdelave in zahtevane električne lastnosti. Širina, debelina, dolžina in druge dimenzije se lahko prilagodijo proizvodnim zahtevam.

Navedena proizvodna zmogljivost je 2 milijona m² letno.

Informacije za RFQ

Za oceno ponudbe ali vzorca so naslednje informacije praktična podlaga za izbiro materiala in ceno.

Aplikacija

Navedite predvideno uporabo, kot je elektronsko ohišje, grelni element, komponenta gorivne celice, avtomobilski del ali zaščitna struktura EMI.

Električne zahteve

Navedite ciljno upornost, prevodnost, učinkovitost zaščite ali druge električne specifikacije, če so na voljo.

Dimenzije materiala

Vključite zahtevano širino, debelino, dolžino in morebitne končne mere ali zahteve glede rezanja.

Sestavljeni postopek

Navedite predvideni postopek, kot je ročno polaganje, obdelava s pomočjo vakuuma, prepreg ali druga metoda oblikovanja.

Sistem smole

Določite sistem smole, kot je epoksi, poliester ali vinil ester, če bo filc vgrajen v kompozit.

Količina in dostava

Navedite ocenjeno količino, bodisi za vzorčenje, poskusno proizvodnjo ali redno dobavo, skupaj z državo ali pristaniščem dostave.

Risba, obstoječa specifikacija materiala ali vzorec se lahko zagotovijo tudi, kadar je material namenjen določeni komponenti.

pogosta vprašanja

Ali je 50 g električno prevodnega klobučevine iz ogljikovih vlaken električno prevoden?

Ogljikova vlakna so sama po sebi električno prevodna in ta netkani material iz ogljikovih vlaken se lahko vključi v prevodne kompozitne strukture. Dejanski električni upor ali prevodnost končnega izdelka je odvisna od porazdelitve vlaken, vsebnosti smole, debeline, povezav in celotne zasnove komponent.

Kakšna je razlika med 50 g klobučevino iz ogljikovih vlaken in tkanino iz ogljikovih vlaken?

50-gramski material uporablja sesekljana ogljikova vlakna v netkani strukturi, medtem ko tkanina iz tkanih ogljikovih vlaken uporablja vlakna, razporejena v določenih smereh. Netkana oblika je bolj primerna za pokrivanje površine in prilagajanje oblikovanim oblikam, medtem ko se tkana tkanina običajno uporablja, kadar je potrebna usmerjena strukturna ojačitev.

Ali se lahko uporablja za EMI ali RF zaščito?

Lahko se vključi v kompozitne strukture, zasnovane za elektromagnetno ali RF zaščito, ker ogljikova vlakna zagotavljajo električno prevodnost. Vendar pa je treba učinkovitost zaščite ovrednotiti na končnem ohišju ali komponenti, ne pa predvidevati zgolj iz imena materiala.

Ali se ta material lahko uporablja za izdelke za električno ogrevanje?

Ogljikova vlakna se lahko uporabljajo v aplikacijah za električno ogrevanje, ker njihov električni upor omogoča ustvarjanje toplote, ko tok teče skozi ustrezno oblikovano strukturo. Specifikacija zahtevanega materiala je odvisna od napetosti, upornosti, dimenzij, temperature in zasnove ogrevanja.

Ali je teža 50 g nastavljiva?

Naveden izdelek ima specifikacijo 50 g, dimenzije in debelino pa lahko prilagodite. Če je za določeno uporabo potrebna drugačna površinska teža, je treba to pred proizvodnjo potrditi pri Yuruisu.

Ali se lahko uporablja z epoksi ali poliestrsko smolo?

Material je namenjen za kompozitne aplikacije in se lahko vgradi v strukture na osnovi smol. Ustrezno smolo je treba izbrati v skladu s končnim nanosom, postopkom utrjevanja ter kemičnimi ali toplotnimi zahtevami.

Ali lahko Yuruis zagotovi vzorce za testiranje aplikacije?

O zahtevah za vzorce je mogoče razpravljati glede na predvideno uporabo in specifikacijo. Za električne aplikacije je koristno zagotoviti ciljno električno zmogljivost in metodo obdelave skupaj z zahtevo za vzorec.

Katere informacije so potrebne za ponudbo proizvodnje?

Navedite aplikacijo, zahtevano širino in debelino, ocenjeno količino, sistem smole, postopek oblikovanja in destinacijo dostave. Če je prevodnost, upor ali zaščitna zmogljivost kritična, vključite tudi ciljno vrednost.
