3K UD in dvosmerna prepreg tkanina iz ogljikovih vlaken

3K UD in dvosmerna prepreg tkanina iz ogljikovih vlaken združuje ojačitev iz 3K ogljikovih vlaken s predhodno impregnirano smolno matriko v dveh različnih razporeditvah vlaken. UD konstrukcija koncentrira kontinuirana vlakna predvsem v eni smeri, medtem ko dvosmerna konstrukcija zagotavlja ojačitev v dveh glavnih smereh. Izbira med njimi je predvsem povezana s potjo obremenitve, strukturo laminata in geometrijo končnega kompozitnega dela.

Za proizvajalce kompozitov je to razlikovanje pomembnejše od same oznake 3K. Komponenti s prevladujočo natezno, upogibno ali aksialno obremenitvijo lahko koristi laminat, zgrajen okoli določene smeri vlaken, medtem ko lahko plošča ali lupina, ki je izpostavljena obremenitvam v dveh smereh, zahteva bolj uravnoteženo ojačitev.

UD in konstrukcija dvosmernih vlaken

Pri konstrukciji UD so neprekinjena ogljikova vlakna koncentrirana predvsem v eni smeri. Zaradi tega je material primeren za komponente, kjer ima inženirska zasnova jasno primarno pot obremenitve, kot so gredi, nosilci, palice in podolgovati strukturni deli.

Dvosmerna konstrukcija zagotavlja ojačitev v dveh glavnih smereh. Upošteva se lahko za plošče, pokrove, ohišja in druge komponente, kjer mora laminat prenašati obremenitve čez dve ose in ne pretežno vzdolž ene smeri.

Razporeditev vlaken sama po sebi ne določa zmogljivosti končnega dela. Razred vlaken, volumski delež vlaken, sistem smol, orientacija laminata, število vložkov, pogoji utrjevanja in utrjevanja prispevajo h končnim lastnostim kompozita.

What Does 3K Mean?

Oznaka 3K se nanaša na predivo iz ogljikovih vlaken, ki vsebuje približno 3000 posameznih filamentov. Opisuje velikost snopa vlaken in ne specifične stopnje trdnosti.

Pri izbiri materiala je zato treba 3K upoštevati skupaj s kakovostjo ogljikovih vlaken, sistemom smol in konstrukcijo ojačitve. 3K predivo se lahko uporablja v različnih arhitekturah laminata, končne lastnosti kompozita pa so odvisne od tega, kako je ojačitev usmerjena, utrjena in utrjena.

To razlikovanje je še posebej pomembno pri primerjavi UD in dvosmernih materialov. Oznaka 3K označuje vlaknato vlakno, medtem ko UD ali dvosmerna konstrukcija opisuje, kako je ta ojačitev razporejena znotraj preprega.

Informacije o materialu

Izbira smeri vlaken

Za 3K UD in dvosmerno prepreg tkanino iz ogljikovih vlaken je prvo praktično vprašanje, kako se pričakuje, da bo končna komponenta nosila svojo obremenitev. Ojačitev mora biti urejena tako, da laminat zagotavlja material, kjer to zahteva dizajn, namesto da bi izbrali UD ali dvosmerno konstrukcijo, ki temelji samo na videzu tkanine.

UD Gradbeništvo

UD ojačitev se običajno upošteva za gredi, palice, tramove in druge podolgovate dele z definirano primarno smerjo obremenitve. Dodatne vložke zunaj osi je mogoče vključiti v laminat, kadar komponenta potrebuje tudi ojačitev v sekundarnih smereh.

Dvosmerna gradnja

Dvosmerna ojačitev se lahko upošteva pri ploščah, pokrovih, ohišjih in drugih delih, kjer se zahteve glede obremenitev ali togosti raztezajo v dveh glavnih smereh. Dejansko ravnotežje med obema smerema je odvisno od konstrukcije materiala in razporeda laminata.

Oblikovanje laminata

Prepreg konstrukcijo je treba ovrednotiti kot del celotnega laminata in ne kot izolirano ploščo. Usmerjenost vlaken, zaporedje slojev, debelina, vsebnost smole in pogoji konsolidacije vplivajo na to, kako se obremenitve prenašajo skozi končni kompozit.

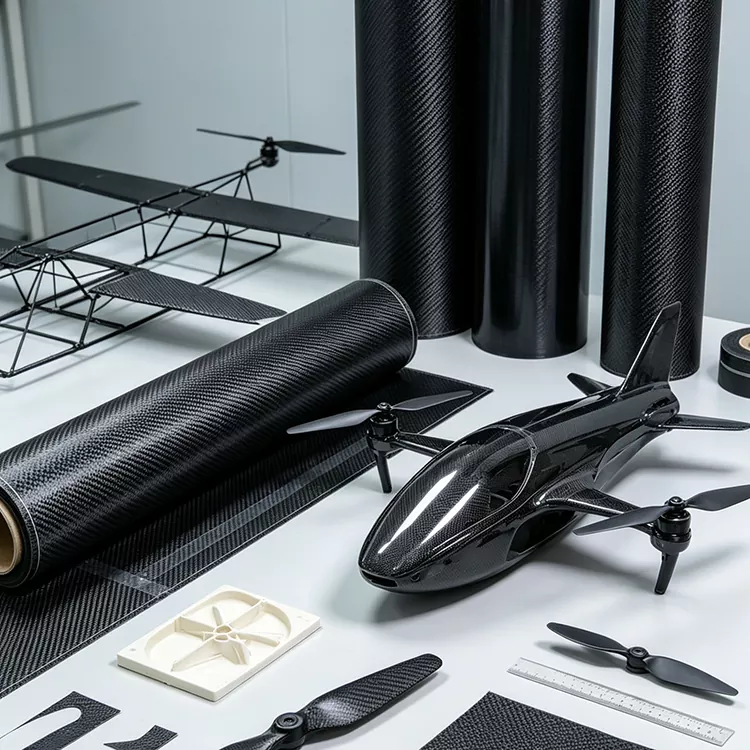

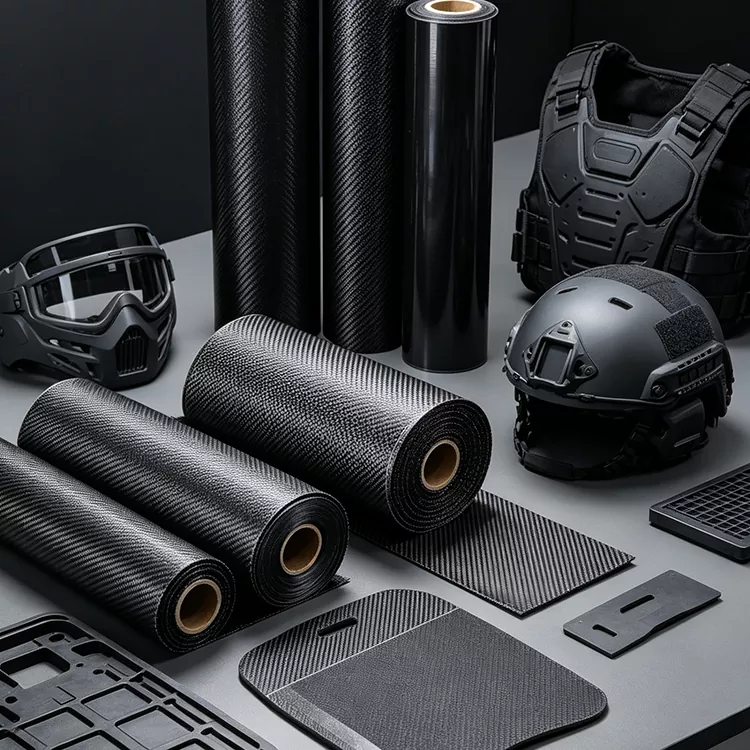

Tipične aplikacije

Material se lahko upošteva za kompozitne komponente, kjer sta potrebni usmerjena ojačitev in nadzorovana vsebnost smole. Primerna konstrukcija je odvisna od geometrije dela, stanja obremenitve, metode oblikovanja in zahtevane debeline laminata.

Športna oprema

Material se lahko uporablja v lahkih športnih strukturah, kjer so togost, utrujenost in masa pomembni dejavniki oblikovanja. Potencialne uporabe vključujejo gredi za golf, komponente koles, strukture loparjev, vesla in druge oblikovane kompozitne dele.

Avtomobilske komponente

Avtomobilske aplikacije lahko vključujejo lahke plošče, ojačitvene komponente, izbrane strukturne dele in komponente, usmerjene v zmogljivost. Konstrukcijo UD je mogoče upoštevati, če ima del definirano pot primarne obremenitve, medtem ko se lahko uporabi dvosmerna ojačitev, kjer je potrebna podpora na dveh oseh.

Industrijski kompozitni deli

Industrijske aplikacije lahko vključujejo plošče, ohišja, nosilce, nosilce, palice in lahke komponente opreme. Prednostna konstrukcija je odvisna od tega, ali ima komponenta prevladujočo smer obremenitve ali zahteva ojačitev v več smereh.

Elektronska oprema

Za izbrana ohišja opreme in strukturne komponente lahko ogljikova vlakna zagotovijo nizko težo in strukturno podporo. Ker so ogljikova vlakna električno prevodna, je treba električno izolacijo in elektromagnetne zahteve upoštevati kot del celotne zasnove sklopa.

Izbira materiala pred proizvodnjo

Za nov kompozitni projekt je treba material navesti glede na komponento in proizvodni proces in ne samo glede na ime izdelka. Pomembne informacije vključujejo zahtevano strukturo vlaken, sistem smol, širino, debelino, razpored laminata in način oblikovanja.

Za dele UD je treba določiti primarno smer vlaken skupaj z morebitno potrebno ojačitvijo zunaj osi. Za dvosmerne dele je treba potrditi zahtevano ravnovesje ojačitve in usmerjenost plasti. Te podrobnosti pomagajo ugotoviti, ali je specifikacija materiala skladna s predvideno potjo obremenitve.

Pred proizvodnjo je treba potrditi tudi zahteve glede smole. Ker je to prepreg material, sistem smole in vsebnost smole vplivata na pogoje rokovanja, skladiščenja, oblikovanja in strjevanja. Kadar se material integrira v obstoječi proizvodni proces, se lahko kot referenca uporabijo strankini trenutni parametri obdelave ali specifikacija materiala.

pogosta vprašanja

Kaj je prepreg iz ogljikovih vlaken 3K UD?

Je prepreg, ki uporablja ojačitev iz 3K ogljikovih vlaken, ki je razporejena pretežno v eni smeri in kombinirana z matriko iz smole pred oblikovanjem. Primeren je za kompozitne dele, kjer mora ojačitev slediti določeni smeri obremenitve.

Kakšna je razlika med UD in dvosmernimi ogljikovimi vlakni?

UD večino kontinuiranih vlaken postavi vzdolž ene primarne smeri. Dvosmerna konstrukcija zagotavlja ojačitev v dveh glavnih smereh. Izbira je odvisna od pogojev obremenitve, geometrije delov in oblikovanja laminata končne komponente.

Ali material že vsebuje smolo?

ja To je prepreg material, kar pomeni, da je ojačitev iz ogljikovih vlaken že kombinirana s smolno matrico. Poseben sistem smole in vsebnost smole je treba potrditi za izbrano specifikacijo.

Je 3K enako kot razred trdnosti?

Št. 3K opisuje približno število filamentov prediva iz ogljikovih vlaken. Končna učinkovitost kompozita je odvisna tudi od razreda vlaken, sistema smol, volumskega deleža vlaken, orientacije laminata in pogojev sušenja.

Ali je mogoče material prilagoditi?

ja Yuruis zagotavlja proizvodnjo po naročilu in lahko razpravlja o velikosti, širini in drugih projektnih zahtevah po meri glede na predvideno uporabo in proizvodni proces.

Katere industrije uporabljajo to vrsto preprega?

Aplikacije lahko vključujejo športno opremo, avtomobilske komponente in industrijske kompozitne dele. Izbrane strukture elektronske opreme lahko uporabljajo tudi kompozite iz ogljikovih vlaken, če so materialne in električne zahteve združljive z aplikacijo.

Katere podatke moram navesti, ko zahtevam ponudbo?

Zagotavljanje zahtevane širine, debeline, konstrukcije vlaken, zahteve glede smole, uporabe, metode oblikovanja in ocenjene količine bo pomagalo določiti ustrezno specifikacijo. Za strukturne dele je lahko za potrditev zahtevane usmeritve vlaken koristen tudi načrt risbe ali laminata.
